Verticale automatische etiketteermachine voor ronde containers

Deze machine is van toepassing voor circulaire oppervlakte-etikettering, zoals ronde container, de gedetailleerde toepassingsbeschrijving als volgende tabel:

Kwestie	Toepassing beschrijving
Toepasselijk Container	De volgende scenario's kunnen voor één machine worden geselecteerd: 1) Ronde container, zoals ronde fles; 2) Cirkelvormig oppervlak, zoals een container met een cirkelvormige boog
Toepasselijk type label	Zelfklevend etiket 1) Standaard niet transparant 2) Transparant als optioneel
Nummer van het label	1) 1 etiket 2) 2 labels die op één labelrol zijn gedrukt

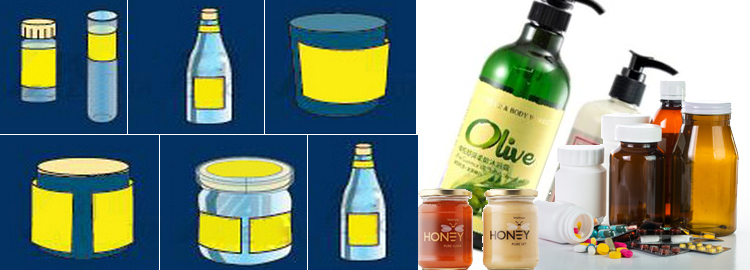

Hier volgen de referentiestijl van containers:

Standaard functies

• Geschikt voor ronde container of container met een cirkelboogsectie, signaal- of dubbele etikettering

• Roestvrij staal 304 en hoogwaardige aluminiumlegering als de constructie van de machine

• Unieke labelkoppen zorgen ervoor dat het label strakker en strakker wordt gespannen. En verzeker de etiketteringsnauwkeurigheid.

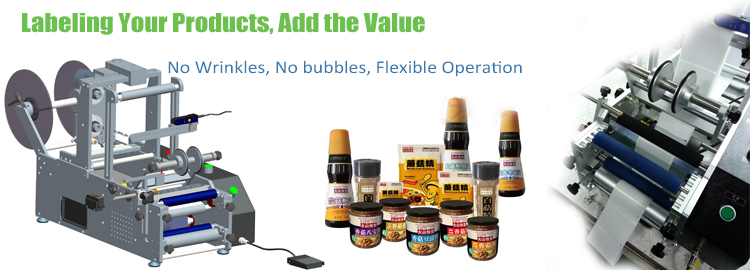

• De professional labeling apparaat verbetert de kwaliteit van de etikettering. Om ervoor te zorgen dat er geen rimpels en geen luchtbellen zijn. En strakheid van de overlapping.

• Kalibratieschalen zijn handig voor het aanpassen van de vorm

• PLC- en touchscreen-HMI-bediening voor intelligente bediening en probleemoplossing

• Intelligente controle, automatisch foto-elektrisch volgen, zonder object, geen labels, geen automatische autocorrectie

Optionele functies

• Transparante etiketteringsdetectiesensor

• Codebalk online afdrukken

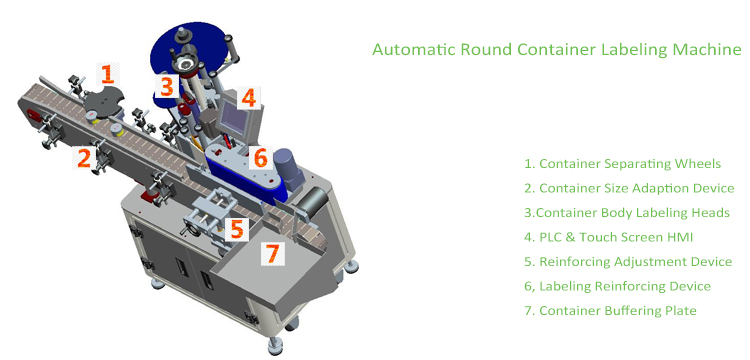

Volgens de PLC-parameterinstelling via touchscreen HMI, de container van het stroomopwaartse proces, via de transportband. Passeer de scheidingswielen van de container. Sychonize met container en etikettendetectiesysteem, de container krijgt nauwkeurige etikettering door de etiketteerkoppen. Het labelversterkende apparaat zal de labelkwaliteit als laatste stap waarborgen.

Behalve het ontwerp van de machine, bepaalt de configuratie van de belangrijkste componenten de kwaliteit van de machine of het systeem. Hieronder vindt u de configuratie van de belangrijkste componenten:

Nee	Components	Materiaal / korte lijst
1	Programmeerbare logische controller	Delta, Siemens, Mitsubishi, Panosonic
2	Touch screen	Weinview, Siemens, Delta, Kinco, Panosonic
3	Stappenmotor / servomotor	Teco, Delta, Panosonic, Leadshine
4	Frequentieomvormer	Delta, Schneider, Leadshine
5	Belangrijke elektrische componenten	Schneider, Chint, Ls, Ark
6	Sleutelbescherming en relais	Schneider, Delixi
7	Cilinder, filter	Airtac, SMC
8	Fotocelsensor	Autonics, Keyence, Leuze, Panosonic, Datalogic

Catalogus 1J-x-xxxxx
Controle methode	automatisch
Aantal labels	1 als de standaard, of 2 labels die op dezelfde labelrol zijn afgedrukt
Transparantie van label	Ondoorzichtige
Zelfklevend	Zelfklevend
Codeer- / drukmachine	Uitsluiten
Breedte van het label	15-150 mm - Inclusief het rugpapier
Lengte van het label	20-340mm
Etiketteringssnelheid	30-80 stks / min voor normale motor 40-120 stks / min voor servomotor
etikettering Tolerantie	+/- 1 mm
Diameter van de container	25-100 mm
Buitendiameter rol	280mm-Max
Binnendiameter van de rol	76mm
Standaard snelheid	Servomotor: 5 ~ 25m / min Stappenmotor: 5 ~ 19m / min
Perslucht vereist	Niet toepasbaar
Luchtverbruik	Niet toepasbaar
Benodigd vermogen	AC 220V 50 / 60Hz
Elektriciteitsverbruik	0.53Kw
Geschat gewicht (netto)	185 kg
Dimensie ('mm)	1950 * 1100 * 1300mm

Praktisch vergeleken met de eenvoudige machine op de markt, richten we ons meer op de details, de voordelen zoals aangegeven in de volgende tabel:

Etikettering doel	Ons ontwerp
Geen rimpels	Redelijke labelgeleider, inclusief a) Etiketten geleiden en trekken b) Label spanning handhaven, c) labelscheidingsprocessen
Geen bubbels	Redelijke etiketterings- en versterkingsapparaten
Nauwkeurige etikettering	a) Hoogwaardige en in positie verstelbare labeldetectiesensor; b) Instelinrichting voor containerpositie: c) Labelsynchronisatiecontrole:
Flexibele bediening	a) Pedaalbediening / Automatische detectie b) Enkele of dubbele labels c) Code afdrukken kan worden geïntegreerd d) Flexibele programmering door PLC e) Noodzakelijke bescherming, zoals kortsluiting, overbelasting enz.

Documentatie

Om u in staat te stellen onze producten gemakkelijk te begrijpen, zijn de volgende documenten beschikbaar, maar niet beperkt, die moeten worden verstrekt bij de aankoop

Nee	Document	Code	Beschrijving
1	Productselectiegids	SG	Om de geschikte producten voor de klanten te selecteren of aan te passen op basis van de feedback van de Selectiegids, inclusief projectachtergrond, parameters en andere vereisten van de klant
2	Producten profiel	PP	Om klanten in staat te stellen het overzicht van de producten te begrijpen, behandelt Covers secties van basisfuncties, toepassing, constructie, typische producten, goedkeuringen en optionele functies
3	Installatie instructie	IN	Om de stap van de installatie van de apparatuur uit te leggen, en tevens instructies voor inbedrijfstelling te bevatten
4	Handleiding	UM	Om de inhoud van Operation & Maintenance en Trouble Shooting te behandelen

Onze diensten

Maatwerk

Aanpassingsfilosofie

Het product dat demonstreert, voldoet mogelijk niet perfect aan uw eisen, onze filosofie is om uw werkelijke behoefte aan te passen, om inactieve capaciteit en functies te minimaliseren. Om u prestaties en kostengebalanceerde producten te leveren. Hierna worden de factoren in acht genomen tijdens het aanpassen:

• Transparante etiketteringsdetectiesensor

• Codebalk online afdrukken

Selectiegids

Selectiehandleidingen zijn beschikbaar voor circulatie. Neem contact met ons op voor ondersteuning bij productselectie en aanpassing.

Uitspraak

• De afbeeldingen die in dit profiel demonstreren, vertegenwoordigen producten uit het assortiment en onderworpen aan het nieuwste of aangepaste ontwerp
• Vanwege het grote aantal bijgewerkte documentatie, worden de gegevens in dit profiel mogelijk niet tijdig bijgewerkt. Neem contact op met onze klantenservice voor de nieuwste versie.
• De functies of functies verschijnen in dit profiel onder voorbehoud van de aanvullende beschrijving van de offerte
