T Verticale Type Automatische Ronde Container Etiketteermachine

Deze machine is van toepassing voor circulaire oppervlakte-etikettering, zoals ronde container, de gedetailleerde toepassingsbeschrijving als volgende tabel:

KwestieToepassing beschrijving
Toepasselijk ContainerDe volgende scenario's kunnen voor één machine worden geselecteerd:

1) Ronde container, zoals ronde fles

2) Cirkelvormig oppervlak, zoals een container met een gedeelte van een cirkelboog

Toepasselijk type labelZelfklevend etiket

1) Niet-transparant als standaard

2) Transparant als optioneel

Nummer van het label1) 1 label

2) 2 etiketten die op één etiketrol bedrukt zijn

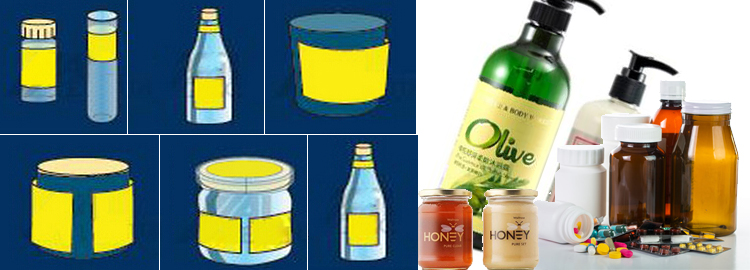

Hier volgen de referentiestijl van containers:



T Verticale Type Automatische Ronde Container Etiketteermachine



Standaard functies



• Geschikt voor ronde container of container met een cirkelboogsectie, signaal- of dubbele etikettering

• Roestvrij staal 304 en hoogwaardige aluminiumlegering als de constructie van de machine

• Unieke labelkoppen zorgen ervoor dat het label strakker en strakker wordt gespannen. En verzeker de etiketteringsnauwkeurigheid.

• Het professionele labelapparaat verbetert de kwaliteit van het label. Om geen rimpels en bellen te voorkomen. En strakheid van de overlapping.

• Kalibratieschalen zijn handig voor het aanpassen van de vorm

• PLC- en touchscreen-HMI-bediening voor intelligente bediening en probleemoplossing

• Intelligente controle, automatisch foto-elektrisch volgen, zonder object, geen labels, geen automatische autocorrectie



 Optionele functies



• Transparante etiketteringsdetectiesensor

• Codebalk online afdrukken



Volgens de PLC-parameterinstelling via touchscreen HMI, de container van het stroomopwaartse proces, via de transportband. Passeer de scheidingswielen van de container. Sychonize met container en etikettendetectiesysteem, de container krijgt nauwkeurige etikettering door de etiketteerkoppen. Het labelversterkende apparaat zal de labelkwaliteit als laatste stap waarborgen.

Behalve het ontwerp van de machine, bepaalt de configuratie van de belangrijkste componenten de kwaliteit van de machine of het systeem. Hieronder vindt u de configuratie van de belangrijkste componenten:



NeeComponentsMateriaal / korte lijst
1Programmeerbare logische controllerDelta, Siemens, Mitsubishi, Panosonic
2Touch screenWeinview, Siemens, Delta, Kinco, Panosonic
3Stappenmotor / servomotorTeco, Delta, Panosonic, Leadshine
4FrequentieomvormerDelta, Schneider, Leadshine
5Belangrijke elektrische componentenSchneider, Chint, Ls, Ark
6Sleutelbescherming en relaisSchneider, Delixi
7Cilinder, filterAirtac, SMC
8FotocelsensorAutonics, Keyence, Leuze, Panosonic, Datalogic



Catalogus 1J-x-xxxxxT-21100
Controle methodeautomatisch
Aantal labels1 als de standaard, of 2 labels die op dezelfde labelrol zijn afgedrukt
Transparantie van labelOndoorzichtige
ZelfklevendZelfklevend
Codeer- / drukmachineUitsluiten
Breedte van het label15-150 mm - Inclusief het rugpapier
Lengte van het label20-340mm
Etiketteringssnelheid30-80 stks / min voor normale motor

40-120 stks / min voor servomotor

etikettering Tolerantie+/- 1 mm
Diameter van de container25-100 mm
Buitendiameter rol280mm-Max
Binnendiameter van de rol76mm
Standaard snelheidServomotor: 5 ~ 25m / min

Stappenmotor: 5 ~ 19m / min

Perslucht vereistNiet toepasbaar
LuchtverbruikNiet toepasbaar
Benodigd vermogenAC 220V 50 / 60Hz
Elektriciteitsverbruik0.53Kw
Geschat gewicht (netto)185 kg
Dimensie ('mm)1950 * 1100 * 1300mm

Praktisch vergeleken met de eenvoudige machine op de markt, richten we ons meer op de details, de voordelen zoals aangegeven in de volgende tabel:

Etikettering doelOns ontwerp
Geen rimpelsRedelijke labelgeleider, inclusief

a) Label geleiden en trekken

b) Label spanning behouden,

c) processen voor het scheiden van etiketten

Geen bubbelsRedelijke etiketterings- en versterkingsapparaten
Nauwkeurige etiketteringa) Hoogwaardige en in positie verstelbare label detectiesensor

b) Apparaat voor het afstellen van de container

c) Labeling synchronisatiecontrole

Flexibele bedieninga) Pedaalbediening / automatisch detecteren

b) Enkele of dubbele labels

c) Codedruk kan worden geïntegreerd

d) Flexibele programmering door PLC

e) Noodzakelijke bescherming, zoals kortsluiting, overbelasting enz



Documentatie

Om u in staat te stellen onze producten gemakkelijk te begrijpen, zijn de volgende documenten beschikbaar, maar niet beperkt, die moeten worden verstrekt bij de aankoop



NeeDocumentCodeBeschrijving
1ProductselectiegidsSGOm de geschikte producten voor de klanten te selecteren of aan te passen op basis van de feedback van de Selectiegids, inclusief projectachtergrond, parameters en andere vereisten van de klant
2Producten profielPPOm klanten in staat te stellen het overzicht van de producten te begrijpen, behandelt Covers secties van basisfuncties, toepassing, constructie, typische producten, goedkeuringen en optionele functies
3Installatie instructieINOm de stap van de installatie van de apparatuur uit te leggen, en tevens instructies voor inbedrijfstelling te bevatten
4HandleidingUMOm de inhoud van Operation & Maintenance en Trouble Shooting te behandelen



Onze diensten

T Verticale Type Automatische Ronde Container Etiketteermachine



Maatwerk



Aanpassingsfilosofie



Het product dat demonstreert, voldoet mogelijk niet perfect aan uw eisen, onze filosofie is om uw werkelijke behoefte aan te passen, om inactieve capaciteit en functies te minimaliseren. Om u prestaties en kostengebalanceerde producten te leveren. Hierna worden de factoren in acht genomen tijdens het aanpassen:



• Transparante etiketteringsdetectiesensor

• Codebalk online afdrukken





Selectiegids



Selectiehandleidingen zijn beschikbaar voor circulatie. Neem contact met ons op voor ondersteuning bij productselectie en aanpassing.



Uitspraak

  • De afbeeldingen die in dit profiel demonstreren, vertegenwoordigen producten uit het assortiment en onderworpen aan het nieuwste of aangepaste ontwerp
  • Vanwege het grote aantal bijgewerkte documentatie, worden de gegevens in dit profiel mogelijk niet tijdig bijgewerkt. Neem contact op met onze klantenservice voor de nieuwste versie.
  • De functies of functies verschijnen in dit profiel onder voorbehoud van de aanvullende beschrijving van de offerte
